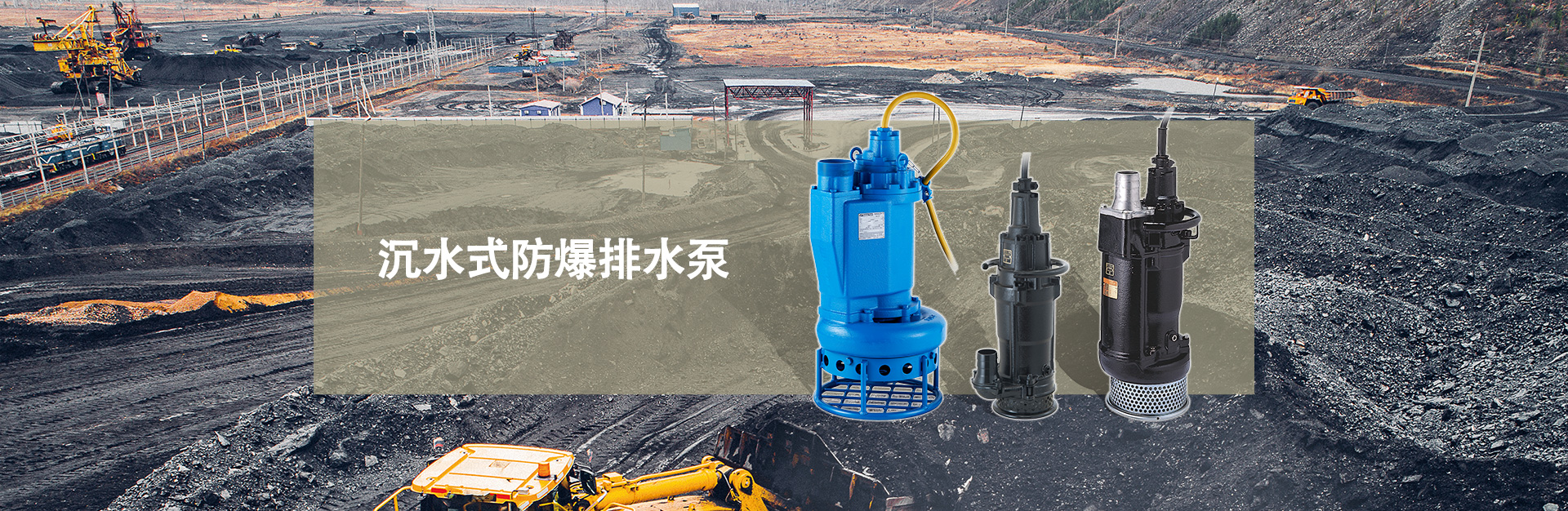

沉水式防爆排水泵

鶴見的沉水式防爆泵分爲三個系列,分別是 KRDX 系列泥漿泵、HSX 系列和 KTX 系列排水泵。這些泵用於防爆應用,具有防爆結構,適用於煤礦、石油/天然氣精煉廠及類似作業場所,在存在危險可燃氣體或蒸汽或易燃液體的“爆炸性環境”下進行的排水/抽水作業。

產品目錄

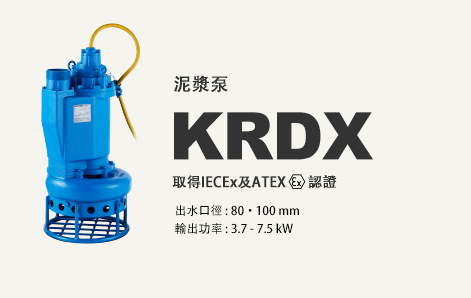

KRDX 系列泵是配有經 IECEx 和 ATEX 認證帶攪拌器的沉水式泥漿泵。KRDX 系列泵採用高鉻鑄鐵材質製成的葉輪、吸盤和攪拌器,以及球墨鑄鐵材質製成的泵殼和馬達機架,耐磨性極佳,因此適用於泥水、含泥沙水以及各種液體泥漿的排放。此外,KRDX 系列泵可以按照 380V 至 1000V 的額定電壓規格製造。

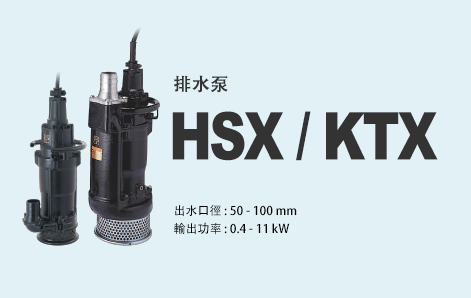

HSX 系列和 KTX 系列泵(馬達輸出功率高達 3.7kW)雖然尚未取得IECEx/ATEX的認證,但是獲得日本 TIIS 防爆結構電機型式認證認可的通用排水泵。單相 HSX 系列和三相 KTX 系列泵,均符合要求使用由極其耐磨高鉻鑄鐵材質製成的葉輪的規格,以實現重型作業。
這些防爆泵與鶴見的其他標準規格的沉水泵一樣,配有電纜芯線的防浸水加工、馬達保護裝置以及帶有碳化矽表面的雙內部機械密封。

鶴見的主要設計目標是保證産品即使在惡劣的操作環境下也有穩定運行的可靠性,以及在出色的耐用性和可維護性的基礎上,確保長時間連續工作。
鶴見充分利用其多年的經驗和專業知識,提供能夠承受極其嚴苛應用的産品,例如可用於排放高溫液體和腐蝕性液體的泵,以及按照 1000-V 額定規格製造的泵。如果您有興趣,請聯繫我們的經銷商。

沉水式防爆排水泵系列産品

  • KRDX
  • HSX/KTX

選擇表

  泥漿泵 排水泵
KRDX HSX KTX
出水口徑 (mm) 80・100 50 50 - 100
輸出功率 (kW) 3.7 - 7.5 0.4 1.5 - 11
相數 三相 單相 三相
出水接管 BSPT 外螺紋聯軸器 管路對接 (接頭型)*1
出水設計 頂部排水口,側流設計 側面排水口 頂部排水口,側流設計
電源電纜 通用型*2 NSSHÖU 屏蔽電纜 JIS 3RNCT 或 JIS 3PNCT
歐洲 - -
南非 SANS 類型 41 JIS 3RNCT SANS 類型 41
絕緣 H E F
適用電壓*2 (50Hz) V 380 - 1000 110 - 240 380 - 525
  • *1 可根據要求提供外螺紋聯軸器
  • *2 對於歐洲和南非以外地區的訂單,需要確認電壓、電纜規格、二極管的規格及其方向的指定,以及電路圖。

防爆認證表

型號 國際
IECEx 認證
歐洲
ATEX 認證
日本
TIIS 認證
南非
SANAS 認證
KRDX KRDX33.7-50
KRDX45.5-50
KRDX47.5-50
Ex d I Mb
(0°C ≤ Ta ≤ +40°C)
I M2 Ex d I Mb
(0°C ≤ Ta ≤ +40°C)
  Ex d I Mb
(0°C ≤ Ta ≤ +40°C)
IECEx TUR 19.0038X TÜV 19 ATEX 8398 X   S-XPL/21.0411 X
HSX HSX2.4S-51     JPEx d2G4, Group II, Zone 1
(Ex d IIB T4 Gb euiv.)
Ex d I Mb
(0°C ≤ Ta ≤ +40°C)
    T69055 M-XPL/17.0299 X
KTX 50KTX21.5-51     JPEx d2G4, Group II, Zone 1
(Ex d IIB T4 Gb euiv.)
Ex d I 150°C, Group I, Zone 1
(Ex d I Mb (0°C ≤ Ta ≤ +40°C) euiv.)
    T28999 M-XPL /11.0375
80KTX23.7-51     JPEx d2G4, Group II, Zone 1
(Ex d IIB T4 Gb euiv.)
Ex d I 150°C, Group I, Zone 1
(Ex d I Mb (0°C ≤ Ta ≤ +40°C) euiv.)
    T29000 M-XPL /11.0377
100KTX27.5-51
100KTX211-51
      Ex d I 150°C, Group I, Zone 1
(Ex d I Mb (0°C ≤ Ta ≤ +40°C) euiv.)
      M-XPL /11.0378

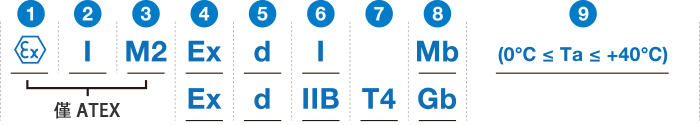

防爆標誌說明

  • 1ATEX 符號標誌

  • 2ATEX 設備組

    I 類:
    用於地下礦井瓦斯和粉塵
    II 類:
    除地下採礦、瓦斯或粉塵之外的用途
  • 3ATEX 設備類別

    M1:
    用於地下礦井瓦斯和粉塵存在超過 1000 小時/年或 >10% 時間的環境
    M2:
    用於地下礦井瓦斯和粉塵存在 1000 小時/年以下或 <10% 時間的環境
    1G, 2G, 3G:
    地下採礦、爆炸性氣體除外
    (M1>M2, 1G>2G>3G。每個高類別具有更高的危險頻率覆蓋較低類別。)
  • 4"防爆"標誌

  • 5保護類型

    d, da, db, dc:
    隔爆外殼
    (da > d (= db) > dc。高等級覆蓋低等級。
    "d" (= db) 用於 EPL 的 Mb 和 Gb。)
  • 6設備組

    I 類:
    用於地下採礦、礦井瓦斯和粉塵環境
    IIC, IIB, IIA 類:
    地下採礦、爆炸性氣體除外
    (IIC>IIB>IIA。爆炸性較高等級覆蓋較低等級。)
  • 7溫度等級
    (設備最高表面溫度)

    T6: ≤ 85 ℃
    (在熱環境中可接受的氣體:二硫化碳、硝酸乙酯)
    T5: ≤ 100 ℃
    T4: ≤ 135 ℃
    (在熱環境中可接受的氣體:除二硫化碳、硝酸乙酯以外的所有氣體)
    (T6>...>T1。高可燃性的高等級覆蓋低等級。)
  • 8設備保護等級 (EPL)

    Ma:
    用於地下採礦且具有非常高的保護性,可以在檢測到礦井瓦斯的情况下保持通電。
    Mb:
    用於地下採礦且具有高保護性,可以在檢測到礦井瓦斯時斷電。
    Ga, Gb, Gc:
    地下採礦、爆炸性氣體除外。
    (Ma>Mb, Ga>Gb>Gc。每個高保護等級覆蓋低保護等級。)
  • 9環境溫度範圍

    (環境空氣和泵輸送液體的溫度必須在此範圍內。)
