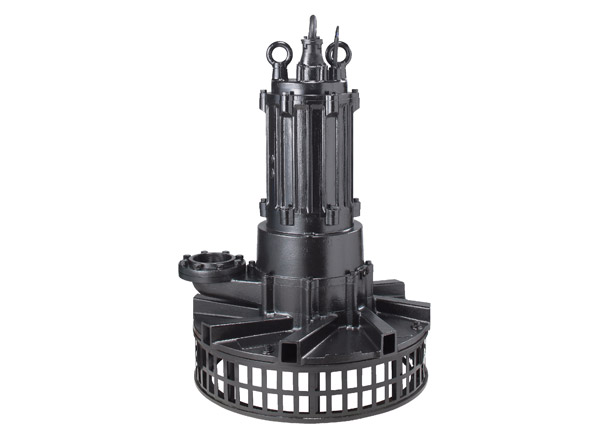

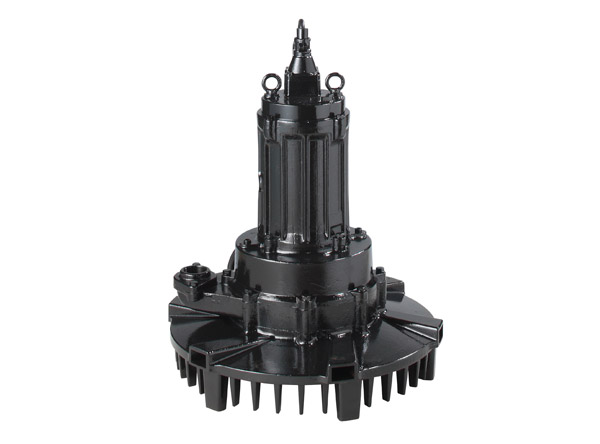

TRN
沉水式幅射式曝氣機
| 吸入口徑(mm) | 32 - 150 |
|---|---|
| 輸出功率(kW) | 0.75 - 40 |

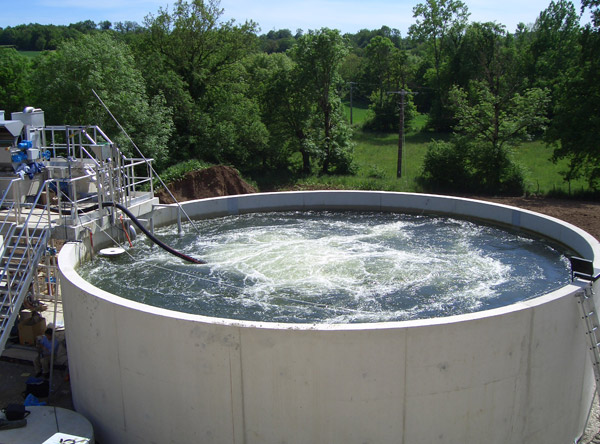

TRN 系列是一種自吸式沉水曝氣機，主要設計用於廢水的曝氣和混合。鶴見獨特的半開式葉輪所產生的液體流動會在葉輪葉片的背面形成負壓，並從水面上方吸入空氣。吸入的空氣借助葉輪和導葉內部的機械力與水猛烈混合，最後轉為微小的氣泡。此外，空氣和水的混合流會沿著圓周在多個方向被均勻地排出。在此過程中，產生的空氣升力和對流的複合作用，使曝氣和攪動非常有效，並且增加了水中溶解的氧氣量。
關於深水槽的安裝
每個曝氣機都有最大的安裝自吸深度，鶴見提供一個可選用的高架台裝置，讓曝氣機可以安裝至水深更深處。
空氣流量 - 水深曲線
(空氣流量為標準條件下，如溫度20℃，1個大氣壓的數值。大約有5%的誤差。)
型號一覽
| 吸入口徑 (mm) | 型號 | 輸出 功率 (kW) | 相數 | 起動 方式 | 異物通過粒徑 大小 (mm) | 最大水深*1 (m) |
|---|---|---|---|---|---|---|
| 32 | 32TRN2.75 | 0.75 | 三相 | 直接起動 | 10 | 3.5 |
| 32 | 32TRN21.5 | 1.5 | 三相 | 直接起動 | 12 | 3.5 |
| 50 | 50TRN42.2 | 2.2 | 三相 | 直接起動 | 12 | 3.6 |
| 50 | 50TRN43.7 | 3.7 | 三相 | 直接起動 | 12 | 4 |
| 50 | 50TRN45.5 | 5.5 | 三相 | 直接起動 | 15 | 4 |
| 80 | 80TRN47.5 | 7.5 | 三相 | 直接起動 | 15 | 4.5 |
| 80 | 80TRN412 | 12 | 三相 | 星三角起動 | 15 | 6 |
| 80 | 80TRN417 | 17 | 三相 | 星三角起動 | 15 | 6 |
| 100 | 100TRN424 | 24 | 三相 | 星三角起動 | 22 | 6 |
| 150 | 150TRN440 | 40 | 三相 | 星三角起動 | 25 | 6 |
*1 最大水深為電機的負載極限。施加於電機上的負載越大，沉水式曝氣機的安裝深度就越大，因此，如果曝氣機在最大水深以下的環境中運行，超載會使馬達保護裝置跳閘，並使曝氣機停止繼續運轉。
